NPT quvur qismlarining o'lchamlari va katalogi turli xil etkazib beruvchilar tomonidan bir xil.
Materiallar zanglamaydigan po'lat, guruch va plastmassa kabi quvur qismlarining qismlari.
Angliya va AQSh NPT tishli armatura asboblari quvurlari armaturalarida va sanoat quvurlari armaturalarida.
NPT quvur qismlari rozetkaga payvandlash moslamalari, NPT ayol, SAE ORB, BSPT erkak, ORFS erkak, DIN 2353 naycha ulagichi, metrik o-ring va boshqalar.
To'g'ri, tirsak, tee, xoch, reducer kabi NPT quvur adapterining shakli.
Shuningdek, biz 2 dyuymgacha bsp armatura bilan ta'minlay olamiz.

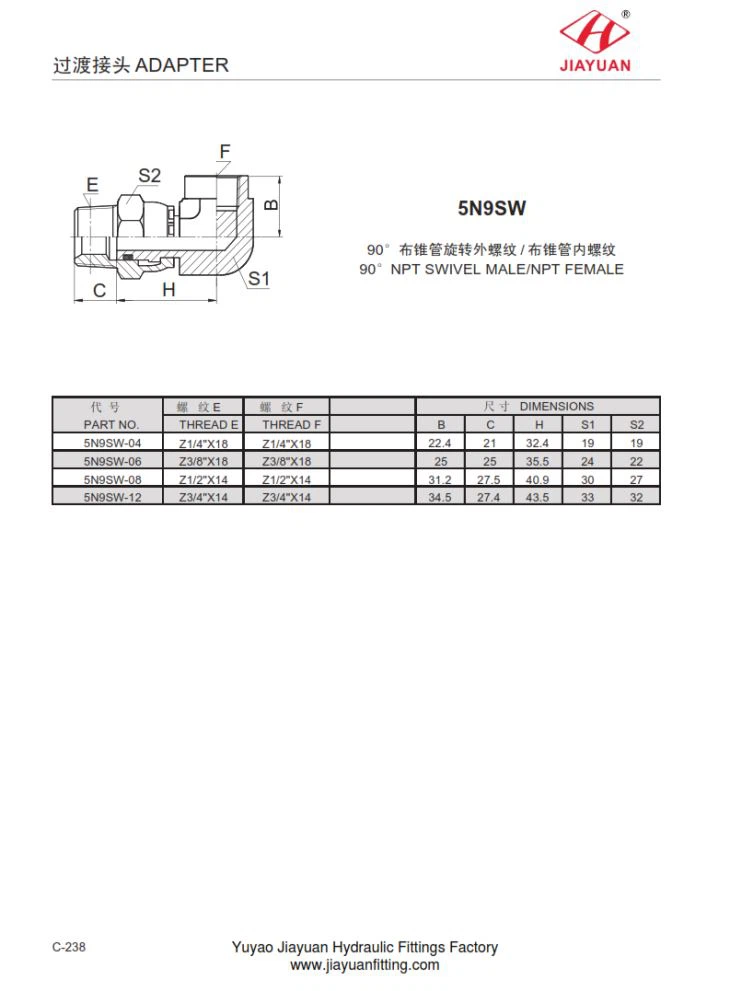

5N9SW 90 ° NPT SWIVEL MALE / NPT FEMALE quvur ulagichlarining o'lchamlari sxemasi quyidagicha:
PAR T YO'Q . | E | F | DIMENSION S | ||||
THREA D E | THREA D F | B | C | H | S 1 | S 2 | |
5N9SW-0 4 | Z1 / 4 "X1 8 | Z1 / 4 "X1 8 | 22. 4 | 2 1 | 32. 4 | 1 9 | 1 9 |
5N9SW-0 6 | Z3 / 8 "X1 8 | Z3 / 8 "X1 8 | 2 5 | 2 5 | 35. 5 | 2 4 | 2 2 |
5N9SW-0 8 | Z1 / 2 "X1 4 | Z1 / 2 "X1 4 | 31. 2 | 27. 5 | 40. 9 | 3 0 | 2 7 |
5N9SW-1 2 | Z3 / 4 "X1 4 | Z3 / 4 "X1 4 | 34. 5 | 27. 4 | 43. 5 | 3 3 | 3 2 |
